1.引言

进入汽车电子行业之后，我开始接触车规级 MCU，比如 NXP S32K144、S32K312。NXP 官方提供的开发环境是 S32 Design Studio (S32DS)，它实际上是一个基于 Eclipse 定制的 IDE。这类 IDE 在嵌入式开发里很常见，像 RT-Thread Studio 也是基于 Eclipse 定制的，都是类似的思路：

  • 集成 GCC 工具链
  • 提供 MCU 配置和外设初始化界面
  • 自动生成 makefile
  • 一键编译、下载、调试

和 S32DS 相比，嵌入式开发更常用的是 Keil (MDK-ARM) 或 IAR Embedded Workbench。在 Keil/IAR 中，几乎所有编译选项都藏在 GUI 配置对话框里（工程 → Options for Target…），开发者点几下就能完成编译设置。工程文件（Keil 的 .uvprojx / IAR 的 .ewp）就是这些配置的保存载体，用户很少需要直接接触编译器命令行。

编译时 IDE 开发者几乎看不到底层命令和流程。相比之下，S32DS (Eclipse) 的方式要“开放”得多，工程目录里直接存在 makefile，编译过程透明可见，甚至可以完全脱离 Eclipse IDE，直接在命令行里运行 make -C Debug_FLASH 完成编译。

在实际项目里，一些经验丰富的老工程师喜欢 Source Insight 作为轻量的代码浏览器，快速搜索、跳转；也有人尝试 VS Code，借助 C/C++ 插件获得更现代的编辑体验如补全、跳转、代码检查、Git 集成。而对于 S32DS 这样的 Eclipse 系 IDE，如果仅仅把它当成“工程生成器”和“编译工具链”，代码编辑的部分就完全可以交给 VS Code。

我最初的出发点也很简单：👉 想在 VS Code 里像用 Source Insight 一样浏览代码。

不过，Keil/IAR 的编译过程是被封装和隐藏的，S32DS 的编译过程则是透明的，可以直接拿 makefile 在外部调用。那么完全可以在 VS Code 中直接启动编译，而且效果与 S32DS 一模一样。IDE 背后看似“一键编译”的按钮，其实就是在调用预处理、编译、汇编、链接这几个步骤；只是 Keil/IAR 把它藏了起来，而 Eclipse/S32DS 把它展示出来。

本文目标：

  • 如何在 VS Code 中打开、编辑、编辑 S32DS 工程
  • 如何在 VS Code 下调用 S32DS 的工具链进行编译
  • 顺带整理一下嵌入式 IDE 背后被“隐藏”的编译过程

2.S32DS 工程结构与编译相关设置

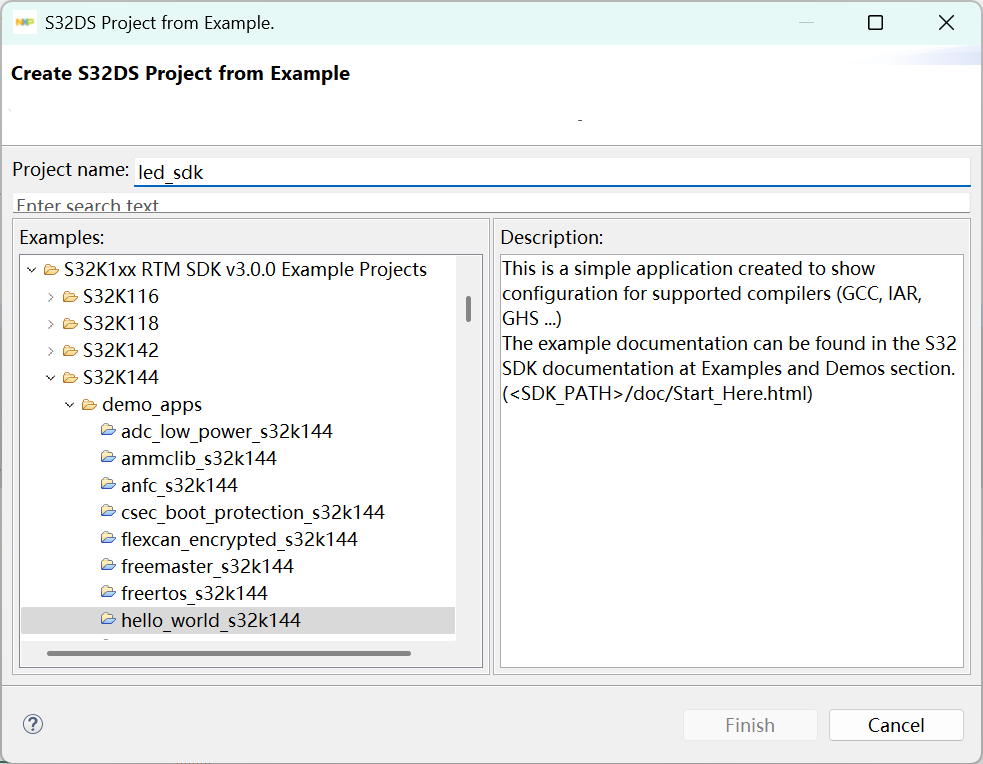

这里我使用的芯片为 S32K144，IDE 为 S32 Design Studio for ARM Version 2018.R1，安装了 S32 Design Studio for ARM v2018.R1 Update 11 with S32 SDK，新建一个 SDK 自带的例程并命名为 led_sdk

目录结构大致如下

led_sdk/
├── Sources/                # 用户代码
│   └── main.c
├── Generated_Code/         # Processor Expert 或 SDK 自动生成的代码
├── Project_Settings/       # 工程配置（编译器参数、链接脚本）
│   ├── Linker_Files/
│   │   └── S32K144_*.ld    # 链接脚本 (决定 Flash/RAM 布局)
│   └── Startup_Code/
│       └── startup_S32K144.S  # 启动文件 (复位向量表、默认中断处理)
├── Debug_FLASH/            # Debug_FLASH 配置编译输出目录
    └── makefile

其中几个目录和文件非常关键：

  • Sources/：用户自己写的业务代码。
  • Generated_Code/：如果启用了 Processor Expert 或 SDK 驱动，会在这里生成初始化函数、外设驱动。
  • Project_Settings/Linker_Files/*.ld：链接脚本，描述了 MCU 的内存布局（Flash 起始地址、RAM 大小、代码段/数据段的分布）。
  • Project_Settings/Startup_Code/startup_xxx.S：启动文件，完成最小硬件初始化，定义中断向量表，并最终跳转到 main()。
  • Debug_FLASH/：编译输出目录，里面有 自动生成的 makefile，以及目标文件（.o）、映射文件（.map）、最终的 .elf .hex。

从开发者的角度看，我们通常在 Eclipse 界面里完成以下操作：

  • 选择 MCU 型号（S32K144/S32K312）
  • 配置编译选项（优化等级、宏定义、浮点 ABI 等）
  • 添加/移除源文件

这些操作会被保存到工程配置文件里（.project、.cproject），然后由 S32DS 自动生成对应的 makefile。因此，真正的编译体系源头是 makefile。当点下 “Build Project” 按钮时，发生的事情其实是执行 make 命令，make 会找到 makefile，并根据规则调用 arm-none-eabi-gcc 完成编译和链接。

在 Keil/IAR 中，所有编译器参数都通过 GUI 设置（Project → Options…），很少暴露底层命令。工程文件（Keil 的 .uvprojx，IAR 的 .ewp）只是 GUI 配置的 XML/文本形式，rt-thread 的 scons 工具自动生成 keil 项目时，就是去写这个文本文件，编译时 IDE 会在后台生成临时规则，但用户几乎看不到 makefile，所以很难把工程搬到 VS Code 或命令行环境下直接编译。

而 S32DS (Eclipse + make) 则不同，makefile 明明白白写在工程目录中，甚至可以完全脱离 Eclipse，直接在命令行运行 make -C Debug_FLASH，这也是为什么能在 VS Code 里轻松接入编译的根本原因。

3.编译过程回顾

在 IDE 里，点下 Build 按钮之后，一段时间后就能得到一个 .elf 文件。这背后，实际上经历了四个步骤，和 linux 环境下 gcc 去编译一个 helloworld.c 没有区别。

这里写成适用于 MCU 的交叉编译的命令形式

  • 预处理 (Preprocessing)
    • arm-none-eabi-gcc -E main.c -o main.i
  • 编译 (Compilation)
    • arm-none-eabi-gcc -S main.i -o main.s
  • 汇编 (Assembling)
    • arm-none-eabi-gcc -c main.s -o main.o
  • 链接 (Linking)
    • arm-none-eabi-ld -T S32K144_*.lds startup.o main.o -o led_sdk.elf

链接时把所有 .o 文件和库文件合并，按照链接脚本 (.lds) 把代码和数据放到 Flash、RAM 的指定位置。

有些时候需要下载到 MCU 上的 hex 文件，需要用到 objcopy 工具转换

在 S32DS 生成的工程中，有几个特殊文件参与到编译过程中：

  • 接脚本 (.ld)：定义了 MCU 的内存分布（Flash 起始地址、RAM 大小、堆栈位置）。决定了 .text、.data、.bss 等段放在什么地址。
  • 启动文件 (startup_xxx.S)：用汇编编写，完成 MCU 上电后的初始化。定义复位向量表、中断向量表。在复位后执行，最终跳转到 main()。
  • C 标准库 (newlib-nano)：提供基本函数：memset、printf、malloc 等。在裸机工程中，通常用 newlib-nano 替代完整版 newlib，以减小体积。

当我们在 S32DS 中点击 “Build Project”，其实就是在后台调用这些命令。比如日志中常见的几行：

arm-none-eabi-gcc -c ../Sources/main.c -o main.o -mcpu=cortex-m4 -mthumb ...
arm-none-eabi-gcc -c ../Project_Settings/Startup_Code/startup_S32K144.S -o startup.o ...
arm-none-eabi-ld -T ../Project_Settings/Linker_Files/S32K144_64_ram.ld main.o startup.o ... -o led_sdk.elf
arm-none-eabi-objcopy -O binary led_sdk.elf led_sdk.bin

这些就是 四阶段编译的直接体现。只是在 IDE 里，这些命令被「隐藏」了。

其实，不管是编译一个 Linux 应用，还是编译一个 MCU 工程，底层步骤都是一样的：预处理 → 编译 → 汇编 → 链接。

不同点在于：

  • MCU 需要链接脚本 (.lds) 来精确控制内存分布
  • MCU 工程会有启动文件和裸机库
  • PC 程序则更多依赖操作系统的动态库

4.在 VS Code 编辑代码并编译工程

刚开始在 VS Code 打开 S32DS 工程时，我的目标非常单纯：就是把 VS Code 当作 Source Insight 的替代品，用来做代码阅读。

为此我做的配置很简单：

  • 装上 C/C++ 插件
  • 在 .vscode/c_cpp_properties.json 里补充 includePath 和 defines，可以直接参考 S32DS 中的设置

这样 VS Code 就能识别 #include "S32K144.h"、补全 PTC->PDDR，甚至能跳转到 PINS_DRV_WritePin() 的定义。到这一步，其实已经满足了我最初的需求：代码能补全，能跳转，看着比 S32DS 舒服。

随着对工程的熟悉理解，我意识到：S32DS 工程目录下的 Debug/、Debug_FLASH/ 里，本来就有完整的 makefile，编译的本质就是执行 make -C Debug_FLASH 命令，那么理论上，在 VS Code 里调用同样的命令，就能得到完全一致的编译结果。或者在 cmd 、windows powershell 里执行这个命令也是一样的。那么就需要使用安装 S32DS 时一同安装的工具链。

有两个关键的东西 make 和 arm-none-eabi-gcc，打开工程目录，打开 cmd，直接执行 D:\NXP\S32DS_ARM_v2018.R1\utils\msys32\usr\bin\make.exe -C Debug_FLASH 其实就已经能编译整个项目了。但是一般来说不会搞得这么冗余。把 S32DS 的工具链添加到系统的环境变量

D:/NXP/S32DS_ARM_v2018.R1/Cross_Tools/gcc-arm-none-eabi-4_9/bin/
D:/NXP/S32DS_ARM_v2018.R1/utils/msys32/usr/bin/

此时可以在 cmd 中直接使用 make 命令编译工程了。在 .vscode/tasks.json 里添加任务：

{
    "label": "Build S32DS Project",
    "type": "shell",
    "command": "make",
    "args": ["-C", "Debug_FLASH"],
    "group": {
        "kind": "build",
        "isDefault": true
    },
    "problemMatcher": ["$gcc"]
}

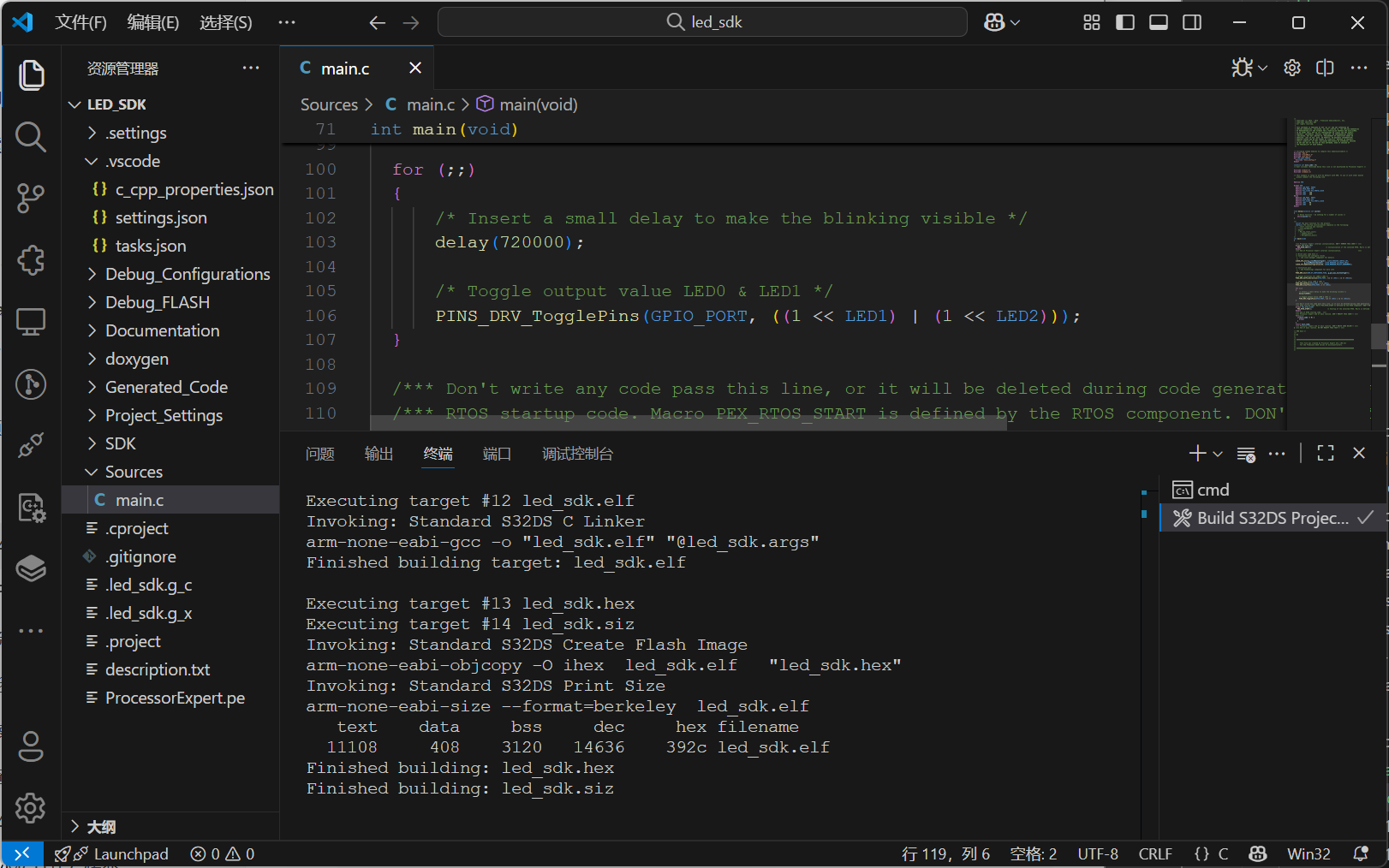

本质上就是为一个 UI 按钮指定了对应的命令。这样按 Ctrl+Shift+B 就会自动执行命令。整个过程与 S32DS 一模一样没有任何区别，因为用的就是 S32DS 生成的 makefile 和同一个工具链。

5.总结与思考

通过这次尝试，把 S32DS 工程搬到了 VS Code：

  • Eclipse/S32DS 依然是项目的“根基”，它负责配置 MCU、生成 makefile、集成调试工具；
  • VS Code 则承担了日常写代码的工作，提供了更轻量、更现代化的编辑体验。

在这个过程中，关于 IDE 与编译器之间的关系：

  • 对于 Keil / IAR 这样的传统 IDE，编译过程大多被 GUI 封装，开发者几乎接触不到底层命令；
  • 而 Eclipse (S32DS) 的优势在于透明：makefile 就在工程目录里，完全可以脱离 IDE，在命令行或 VS Code 下完成编译。

这种 “IDE 生成 + VS Code 编辑” 的组合模式，带来了几个好处：

  • 编辑体验：代码补全、跳转、搜索更顺畅，Git 集成也更自然。
  • 编译一致性：VS Code 调用的就是 S32DS 工具链和 makefile，最终产物和 Eclipse 编译完全一致。

当然，目前 Eclipse 依然不可或缺：

  • MCU 外设配置（Processor Expert 或 RTD/SDK 配置）；
  • 编译器参数调整（优化等级、浮点选项、链接脚本路径）；
  • 调试支持（PEMicro/J-Link）

这些功能仍然需要依赖 S32DS。VS Code 虽然可以部分替代 Eclipse，但要完全替代，还需要更多插件和配置，成本并不低。

未来可以有一些更多的探索：

  • 借助 VS Code 的 Cortex-Debug 插件，是否可以实现更完整的调试体验；
  • 有没有更自动化的方式，把 S32DS 里配置的 includePath、defines 同步到 VS Code，而不是手工维护；
  • 甚至能不能在团队开发中，把 S32DS 作为项目生成工具，而 VS Code 作为日常开发环境，做到真正的轻量化协作。

无论最终是否完全替代 Eclipse，一个底层逻辑：从 PC 到 MCU，编译的本质过程是相同的，只是 IDE 在不同程度上“隐藏”了它。

附录：vs_code 配置

以下示例假设工程名为 led_sdk，编译目录是 Debug_FLASH，S32DS 安装在 D:/NXP/S32DS_ARM_v2018.R1/。

.vscode/tasks.json

定义编译任务，一键调用 make

{
    "version": "2.0.0",
    "tasks": [
        {
            "label": "Build S32DS Project",
            "type": "shell",
            "command": "make",
            "args": ["-C", "Debug_FLASH"],
            "group": {
                "kind": "build",
                "isDefault": true
            },
            "problemMatcher": ["$gcc"]
        },
        {
            "label": "Clean S32DS Project",
            "type": "shell",
            "command": "make",
            "args": ["-C", "Debug_FLASH", "clean"],
            "group": "build"
        }
    ]
}

.vscode/c_cpp_properties.json

配置 头文件路径 和 宏定义，让 IntelliSense 正确工作：

{
    "configurations": [
        {
            "name": "S32DS",
            "includePath": [
                "${workspaceFolder}/Sources",
                "${workspaceFolder}/Generated_Code",
                "D:/NXP/S32DS_ARM_v2018.R1/S32DS/software/S32SDK_S32K1xx_RTM_3.0.0/platform/devices/S32K144/include",
                "D:/NXP/S32DS_ARM_v2018.R1/S32DS/software/S32SDK_S32K1xx_RTM_3.0.0/platform/drivers/inc"
            ],
            "defines": [
                "CPU_S32K144HFT0VLLT"
            ],
            "compilerPath": "arm-none-eabi-gcc",
            "cStandard": "c99",
            "intelliSenseMode": "gcc-arm"
        }
    ],
    "version": 4
}
